Solutio 1. Technical
| Nomen Project | Custom Air Circulation Oven (DS-LH135). |
| Reference Number | 20200518032 |
| Date | 2020/5/18 |
| Probatus | Mr |
| Drafted | Mr Li |
| Commercial | Zhang Yu |
| Telephone: | 13671719019 |
| I. Equipment Propositum et Obsequium Signa | ||
| Prosequitur apparatu faciens signa | Conformat sequentia signa pro aere electrico-calido-aere coacto furnos siccando; GB/T 30435-2013 vexillum, GB 5959.4-92 vexillum salus, GB/T 20033-2011 circulatio aeris calidi vexillum in furno | |
| 2. Product Application | Apta ad resistentiam caloris gerendi, humoris resistentiae, siccitatis resistentiae, caliditatis caliditatis aptabilitas probatio, humilis temperatura constantis conservationis temperaturae, et repositionis pro electronicis et electricis productis, superficiebus curationibus, instrumentis, materia plasticis, metallurgia, etc. Praecipue apta temperaturae aptabilitas probatio fibrarum opticarum, crystallorum, praecisionum inductorum machinarum, superficierum tractatorum, productorum, PCB testium, qualitatum superficierum tractatarum, etc. regere ipsum. Convenit etiam ad qualitates vigilantiae bureaus, investigationis instituta et universitates ad aestimandas uber effectus et qualitates. | |
| 3. substantiae prohibitorum | Substantiae sequentes stricte prohibentur ad probationes: flammabiles, explosivae, valde corrosivae, vel valde radioactivae. | |
| II. Apparatus Specifications | ||

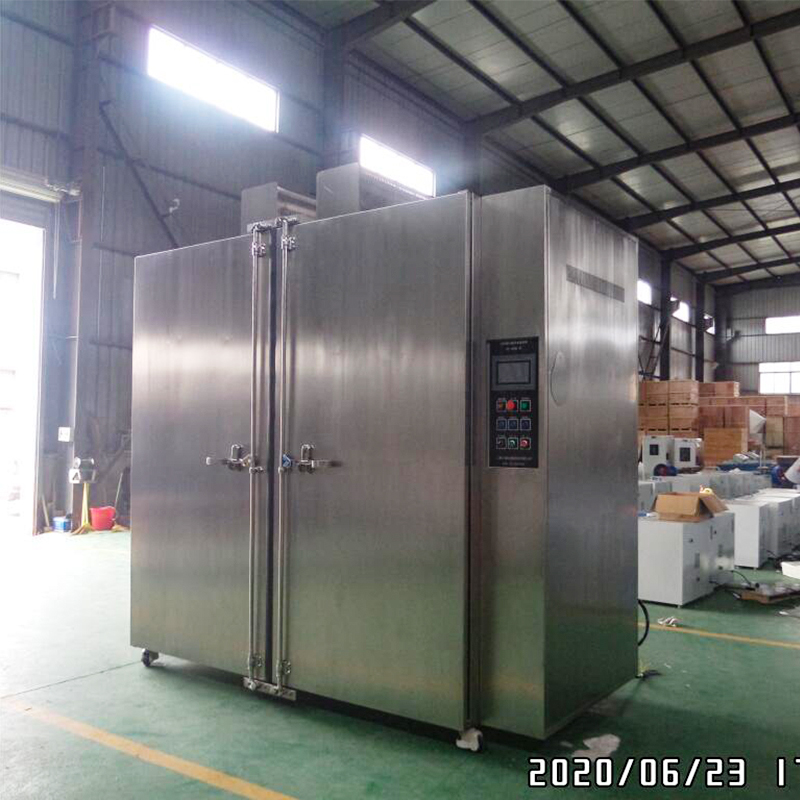

| 1. Equipment nomine | nativus Hot Aeris Circulation High-Temperate Oven | |
| 1. Equipment Model | DS-5800H | |
| 2. Primae Technical Parametri | ||
| Custom Hot Air Circulation Oven | ||
| 2.1 Cubiculum Internum Dimensiones | 2200 1200 2200 mm (Latitudo Profundum Altitudo) | |
| 2.2 Dimensiones externae | 3000 1400 2900 mm. | |
| 2.3 Temperature Range | RT 20 ad 180°C | |
| 2.4 Controller | LCD Touchscreen Controller | |
| 2.5 Modi Operating | 1 Timed operatio 2 Constans valorem operatio 3 operatio Programmed | |
| 2.4 Continua Operating Temperature | 160°C | |
| 2.5 Temperature Fluctuatio | ±1°C | |
| 2.6 Temperature Uniformity | ± 2.5% of paro punctum | |
| 2.7 calefactio Rate | ≥3°C/min (mediocris) | |
| 2.8 Temperature Resolution | 0.1°C | |
| 2.9 Temperature Uniformity | 100°C: s 2°C | |
| 2.10 Volume | 5.8m³ | |
| 2.11 bona serie Ramp | 2200x1000mm | |
| 2.12 Camera Internum Lond Capacitas | 1.5 tonnes | |
| 2.13 | 380V/50Hz | |
| 2.14 Totalis Power Consummatio | Proxime. 25kW | |
| 3. Equipment Structure et Materias | ||
| 3,1 Materias clausurae structuralis | Structure | Auxilia structuralis internae angulum chalybeum comprehendit, cum componentibus ab exteriore ad interiorem iactis: clausura testa - scelerisque velit petra lanae - frame - ductus aeris - conclave interior - eculeus specimen. Systema temperantiae in arcae dextrae latere unitatis in manu insidentis extrinsecus collocatur, cum motor ventilabrum in dextro latere ad generationem axialem airfluentis collocatur. |
| Exteriore materia armamentis | Clausura testudinis lineamenta uncta comple in 304 immaculatam chalybem. | |
| Interior materia liner | Constructus e premium SUS304 speculi perfecti laminam ferream immaculatam. | |
| Porta cincinno | Features disrumpens ostium ligaturae ad facilitatis usum. | |
| Nulla accumsan | 5052 aluminium oxydatum lanam igneam retardantis insulatam. | |
| Castores | Aptum cum quattuor castoribus Fuma (unius oneris capacitatis: 1000kg). | |

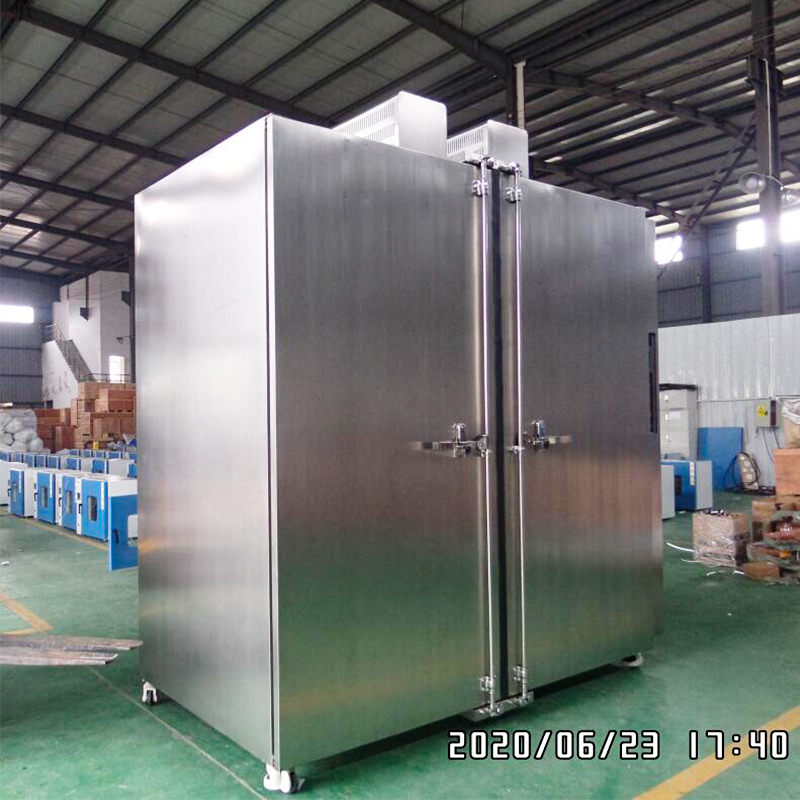

| Ianua | Duplex figuratio-ostium sine fenestra inspicitur, ergonomica disrumpens machinamenta machinamenta incorporant. Ianua tabulae multi-sigilli constructionem adhibent cum specialioribus altis/humilis-temperatus resistens gaskets silicone rubber. | |

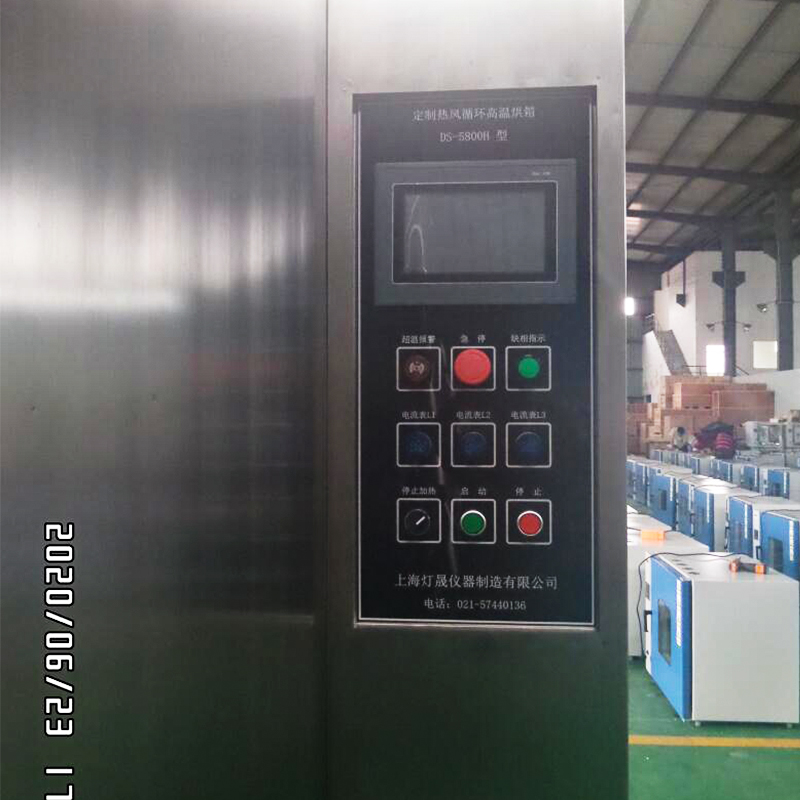

| 3.2 Control System | Controller | Inch color touchscreen |
| Interface Propono Information | Vena temperatura operativa, pone temperies, tempus operandi, numerus segmentorum operantium (si statuto) et aliis informationibus | |
| Operatio Setpoint | Diu terminus operatio post occasum temperatus | |
| Scheduled Effectus | Pone temperiem et durationem operationis, semel ad temperatum statutum ventum est. Cogitatus cessabit operatio ad complementum durationis statutae. | |
| Program Executio | Pone Temperature 1, Pone Duration 1, Pone Temperature 2, Pone Durationem 2. Usque ad 15 Temperatura et Duratio segmenta programmata possunt. Peracta programmatione, apparatus successiuus secundum tempus temperaturas et durationes operabit. Post completionem cuiusque segmenti operationalis, artificium automatice claudetur. | |
| 3.3 Air Distribution and Circulation System | Fan | II summus temperatus resistens fan motores summus temperatus resistens mixturae Turbine fan, assequendum coactus diffusio convectiva circulatio |
| Fan coegi | Axial flow | |
| Circulationis ductus | Ductum parallelum designans cum aere calido movendo a dextra ad sinistram. Baffles intra meatum inaugurati ut tam aeris pressionis quam velocitatis signa conveniant tentantes, dum celeri temperie stabilizationem in ostio aperiendo / claudunt. | |
| Test port | Diameter 50mm, 1 ad latus sinistrum | |
| 3.4 Calefactio System | ① | Systema calefactionis adhibet methodum calefactionis circulationem aeris calidi, procurandi distributionem aequalem temperaturae et certa temperaturae temperantiae. |
| ② | Utriusque temperaturae imperium et potentiae output a microcomputer computantur, quod automatice potestatem calefaciendi secundum gradus interiores oneris accommodet. Hoc consequitur altam praecisionem et efficaciam industriae, unde in majori ambitual sustineri et industriae peculi. | |
| ③ | Systema pri- tium: fistulae calefactionis, in caliginoso-state dispositos, etc. | |
| 4. Culpa metum Ratio | ||
| Safety praesidium | I. Temperatus independens limitem calefactionis latae cum abscissione in overheating abscissam, efficacem specimen tutelae praebens. 2. Subitis puga pyga ut statim secet praecipua copia in rebus dubiis. 3. Tri-color denotat lumina monitor temperatura LUXURIA et operationem ventilabrum motoris. Quaelibet anomalia triggers audibiles et terrores visuales. 4. Terrae lacus ambitus ruptor. 5. Phase defectum praesidio fabrica. | |
| 5. Introductio ad Electrical Components Selectae | ||
| Instrumentation | LCD instrumentalis moduli integratus plures propositiones notitiarum ostendit in uno velo signo transmissionis stabili et accurato. Instrumentum lineamenta PID logicae operationis, functionis auto-tuning, et facultatum interventus parametri manualis. | |
| Nullam solidus-status | Summus qualitas solida publica disponit | |
| Sensorem temperatus | Utitur PT100 sensoriis | |
| 6. Technical Documenta dummodo | ||
| Documenta | Apparatus usoris manualis, card warantiae, testimonium conformitatis, schematismi electrica | |
| 7. Accessories libitum (Libitum) | ||
| Data Storage | USB repono, spreadsheet data repono (D Yuan) | |
| Printer | Scelerisque charta typographica, adaptable print temporis spatio (1500 Yuan) | |
| Inertia Gas Iniectio Portus | Distributio interna U informibus, apertura 16mm (diametri exterioris) (2000 Yuan) | |
| Gas flow Meter | Imperium gas channel ad ordinare gas fluxus rate ((XXV) Yuan) | |
| III. Equipment Environment Installation Requirements | ||
| Apparatu instruitur Requirements | Temperatura ambiens et humiditas: 5°C ad 30°C, humiditas relativa: <85% | |
| Non valde vibrationes in vicinia | ||
| Non directe solis vel aliis fontibus calor directus | ||
| Non fortis electro agri in vicinia | ||
| Nullae concentrationes altorum pulveris vel substantiarum mordax in vicinia | ||
| Conclave bene ventilari debet. | ||
| Non excursus validi aeris in vicinia; si coacta editi requirit, ad unitatem dirigi non debet. | ||
| Apparatum in superficie firma, plana, in situ horizontali collocari debet. | ||
| Alvi ad minimum 50cm servari debet inter aversam apparatum et parietem, saltem 50cm alvi utrinque. | ||
| IV. De acceptatione et Warrantia | ||
| Morbi laoreet | Praedicta notitia sub operatione sub nullis oneris conditionibus mensurata sunt. | |
| Acceptatio | Acceptatio testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Warranty | Tempus warantiae erit 12 mensium post acceptationis complementum. Ultra hanc periodum warantiae rationes rationabiles pro partibus substituendis adhibebunt. | |
| V. Productio Plumbum Tempus et Transportatio Methodi | ||
| Productio plumbum Tempus | Partus intra 30 dies operantes a die solutionis antecedens attribuitur rationi supplementi. | |
| Ratio translationis | Viam transportare; naviculas continentia cum requisitis QB/WD008-2001. Partus locus: Customer designatus (exclusis cenaculo partus). Exonerare a emptore suscipi. | |
